SERIE

PU 2

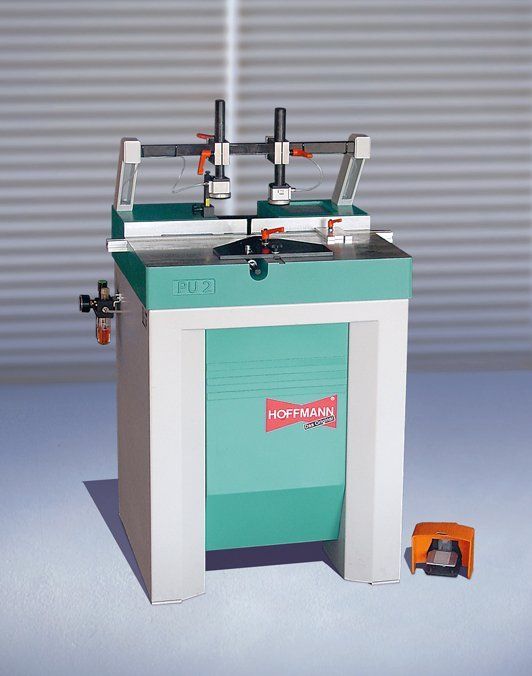

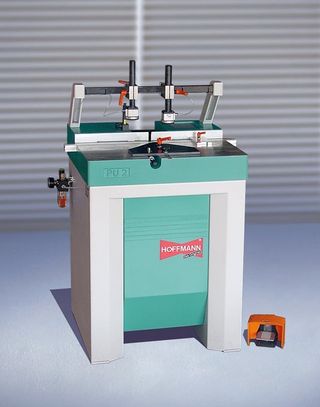

Fresadora neumática con bancada industrial

Fresadora neumática
con bancada industrial

Versión standard con bancada de fundición y amplia mesa y cómoda altura de trabajo. Con un equipo de fresado, una canal de fresado por ciclo de trabajo. Colas de milano W-0/-1/-2/-3/-4.

Funcionamiento

El ciclo automático se inicia pulsando el pedal. La pieza es sujetada, el equipo de fresado sube hasta la altura ajustada para luego retornar a su posición inicial y la pieza es liberada. El motor se apaga automáticamente. Todos los ajustes de medidas se realizan manualmente.

Especificaciones técnicas

Eléctricos 1ph/N/PE 230V 50/60Hz 1.0 kW
Neumáticos 6 bar
Motores 1 x 1000 W
Rev. en vacío 34000 1/min.
Mando / Sujeción Neumático / Neumática
Altura de paso 150 mm
Prof. de fresado 0-115 mm
Conexión aspiración Ø 100 mm
Tipo cola de milano W-0/ 1 / 2 / 3 / 4
Dimensiones A/P/Al 800/750/1500 mm
Peso 190 kg
Ref. W 107 0000

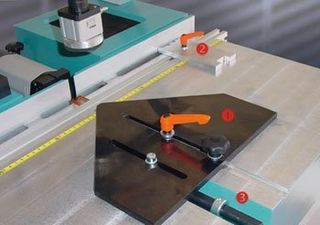

Elementos integrados

1- Palanca de apriete - tope de ángulo
2- Palanca de apriete - tope recto
3- Tope de posicionamiento

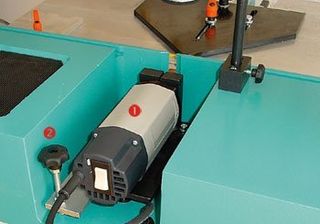

Equipo de fresado

1- Motor de fresado
2- Ajuste de altura

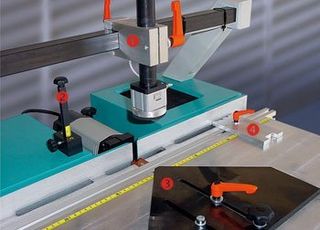

Vista de mesa

1- Tensión de pieza
2- Ajuste de profundidad de fresado
3- Tope de ángulo 45°
4- Tope recto
